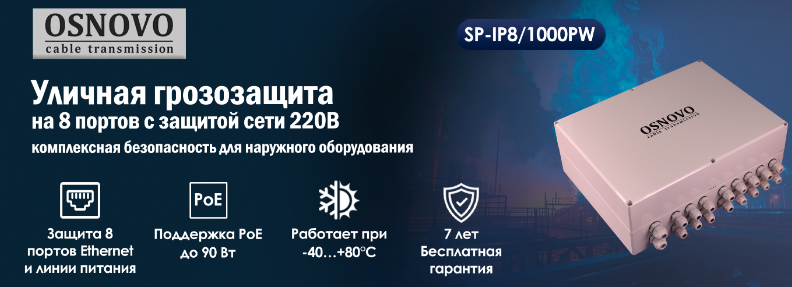

Уличная грозозащита на 8 портов с защитой сети 220В — комплексная безопасность для наружного оборудования
При построении уличных сетей видеонаблюдения и телекоммуникационной инфраструктуры критически важна защита оборудования от грозовых разрядов и импульсных перенапряжений. Камеры на мачтах и столбах, точки доступа и сетевое оборудование в уличных шкафах подвергаются высокому риску поражения при перепадах напряжения. Для комплексного решения этой задачи компания OSNOVO представляет SP-IP8/1000PW — уличное устройство грозозащиты на 8 портов Ethernet с защитой линий PoE и питающей сети 220В в едином герметичном корпусе.
Устройство объединяет двухступенчатую защиту восьми портов Ethernet с поддержкой PoE (IEEE 802.3af/at/bt, до 90 Вт) и защиту линии питания 220В. Для сигнальных линий максимальное рабочее напряжение составляет 58В постоянного тока, номинальный ток разряда — 2,5 кА, суммарный — 20 кА, а время отклика не превышает 1 нс. Линия питания защищена по схемам L–N и N–PE с максимальным напряжением 320В, током разряда до 5 кА и временем срабатывания 25 нс (линия-нейтраль). Корпус из поликарбоната со степенью защиты IP65 обеспечивает работу при температурах от –40°C до +80°C. Подключение осуществляется через разъёмы RJ-45 (8 входов и выходов) и клеммные колодки для питания 220В.
SP-IP8/1000PW легко интегрируется в любую уличную инфраструктуру. В типовой схеме устройство устанавливается между сетевым коммутатором и оконечными устройствами. Уличный PoE-коммутатор подключается к портам IN грозозащиты, а к портам OUT — до восьми устройств (например, уличных камер) с питанием по PoE. Линия 220В, питающая коммутатор, также подключается через соответствующие клеммы SP-IP8/1000PW, обеспечивая защиту питающей сети. Такая схема создаёт единый барьер для импульсных перенапряжений, приходящих как по сигнальным линиям, так и по сети электропитания, гарантируя сохранность дорогостоящего оборудования.
Схема применения SP-IP8/1000PW
Основные характеристики
|
